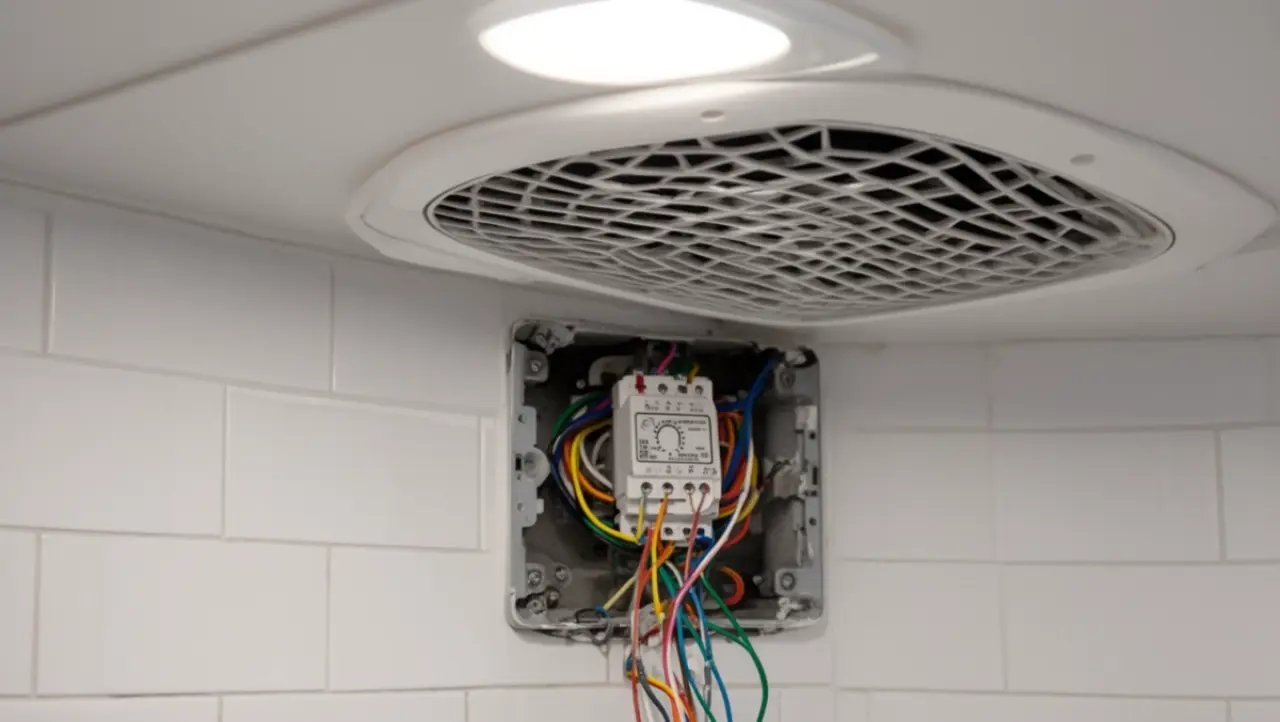

Wentylator łazienkowy z wyłącznikiem czasowym podłączysz w 30 minut

Wentylator łazienkowy z wyłącznikiem czasowym potrzebuje trzech żył: fazowej L, neutralnej N oraz sterującej T, bo sam timer nie ma skąd wziąć sygnału do pracy. Jeśli w ścianie prowadzone są tylko dwa przewody, urządzenie zadziała, ale funkcja opóźnionego wyłączenia pozostanie martwa, a sterownik czasowy zredukuje się do zwykłego włącznika światła. Poniżej znajdziesz konkretne wskazówki, jak dobrać liczbę kabli do wybranego modelu, jak poprowadzić instalację zgodnie ze strefami IP oraz jak ustawić potencjometr tak, by wentylator wyłączał się dokładnie wtedy, kiedu zniknie ostatnia kropla pary z lustra.

• 2 czy 3 żyły do wentylatora z timerem - którą instalację wybrać?
• Strefy IP w łazience i bezpieczne podłączenie wentylatora do 230 V
• Timer, higrostat czy czujnik ruchu - który sterownik pasuje do Twojej łazienki?
• Montaż krok po kroku - od wyłączenia bezpiecznika do testu końcowego
• Najczęstsze pytania o podłączenie wentylatora z wyłącznikiem czasowym
• Miniquiz: jaki wentylator do Twojej łazienki?

2 czy 3 żyły do wentylatora z timerem - którą instalację wybrać?

Różnica między dwoma a trzema przewodami sprowadza się do jednego pytania: czy wentylator ma reagować tylko na włączenie światła, czy też na coś więcej, na przykład na spadek wilgotności albo obecność domownika w pomieszczeniu. Trzy żyły oznaczają pełną kontrolę nad automatyką, dwie ograniczają ją do najprostszej wersji włącz-wyłącz.

Przy trzech żyłach w ścianie pojawia się przewód sterujący T, zwany też fazą impulsową, który dostarcza napięcie 230 V z wyłącznika oświetlenia w momencie zapalenia lampy. Timer wewnątrz wentylatora liczy czas od zaniku tego sygnału i utrzymuje silnik w ruchu przez ustawiony okres. Gdy brakuje żyły T, układ nie odróżnia momentu wyłączenia światła od braku zasilania w ogóle, więc silnik gaśnie natychmiast razem z żarówką.

Wentylator łazienkowy z higrostatem potrzebuje trzech żył, ponieważ higrostat mierzy opór elektryczny czujnika wilgotności i na tej podstawie podaje napięcie na żyłę T niezależnie od pozycji włącznika światła. To właśnie dlatego model z higrostatem sam uruchamia się po gorącym prysznicu i wyłącza dopiero wtedy, gdy czujnik odczyta wilgotność poniżej ustawionego progu, zwykle 60-80 procent RH.

Przy dwóch żyłach wentylator działa jak proste urządzenie włączane razem ze światłem lub osobnym wyłącznikiem świecznikowym. Modele oznaczone symbolem S albo PS obsługują właśnie ten wariant. Nie ma w nich timera, higrostatu ani czujnika ruchu, bo brak przewodu sterującego uniemożliwia przekazanie informacji zwrotnej do płytki elektronicznej.

Decyzja o liczbie żył zapada przed tynkowaniem, najlepiej na etapie projektu instalacji elektrycznej. Jeśli łazienka ma powyżej 5 m², zawiera prysznic bez kabiny oraz pralkę suszącą powietrze, warto od razu ułożyć trzy żyły. Koszt dodatkowego metra kabla YDYp 3×1,5 mm² to około 4-6 zł za metr bieżący, kilkadziesiąt złotych więcej w całym budżecie, które ratuje przed kuciem kafli za kilka tysięcy.

Jeśli elektryk pyta „ile żył ciągniemy", odpowiedz mu przed położeniem tynku, nie po. Każdy dodatkowy dzień zwłoki przesuwa koszt ewentualnej korekty z kilkudziesięciu złotych do kilku tysięcy. Przy łazience 5 m² z prysznicem i pralką trzy żyły to rozsądna inwestycja, która zwraca się przy pierwszym dłuższym prysznicu w upalny dzień.

Strefy IP w łazience i bezpieczne podłączenie wentylatora do 230 V

Norma PN-HD 60364 dzieli łazienkę na cztery strefy, w których obowiązują różne wymagania ochrony przed wodą. Wentylator montowany przy suficie wpada zwykle w strefę 1 lub 2, a jego obudowa musi spełniać klasę IP44 lub IP45. Wybór modelu o zbyt niskim IP kończy się korozją płytki elektronicznej po pół roku kontaktu z parą wodną.

Strefa 0 obejmuje wnętrze wanny i brodzika, strefa 1 sięga do wysokości 2,25 m nad podłogą w obrębie wanny lub kabiny prysznica, strefa 2 rozciąga się 0,6 m wokół strefy 1, a strefa 3 to reszta łazienki. Wentylator umieszczony w strefie 1 wymaga co najmniej IP44, w strefach 2 i 3 wystarczy IP24 lub wyższe. Przy montażu tuż przy kabinie prysznicy producenci rekomendują IP45 ze względu na ryzyko bezpośredniego kontaktu ze strumieniem wody.

Przekrój kabla dobiera się do długości obwodu i mocy wentylatora. Dla typowego modelu 15-20 W wystarczy YDYp 3×1,5 mm² przy obwodzie do 15 m. Powyżej tej odległości od rozdzielni spadek napięcia przekracza 3 procent, co skraca żywotność silnika i powoduje głośniejszą pracę. W takim przypadku przejdź na 2,5 mm², różnica w cenie kabla to około 1,5 zł za metr bieżący.

Przed przystąpieniem do pracy wyłącz bezpiecznik danego obwodu i sprawdź próbnikiem napięcia brak fazy na każdym przewodzie. Samo wyłączenie światła w pokoju nie zwalnia z obowiązku kontroli, bo w starszych instalacjach oświetlenie bywa podpięte pod inną fazę niż gniazda. Poprawny montaż wygląda tak: przewód brązowy lub czarny to L, niebieski to N, dodatkowy brązowy lub szary wychodzący z włącznika światła to T.

Połączenia w puszce rozgałęźnej wykonuje się złączkami Wago 221 albo kostkami śrubowymi z momentem dokręcenia 0,8 Nm. Skręcanie gołych przewodów taśmą izolacyjną to proszenie się o zwarcie za pół roku, gdy klej straci elastyczność w wilgotnym powietrzu. Po podłączeniu sprawdź ciągłość żyły ochronnej PE, jeśli obudowa wentylatora jest metalowa, brak ciągłości oznacza brak ochrony przeciwporażeniowej.

Timer, higrostat czy czujnik ruchu - który sterownik pasuje do Twojej łazienki?

Timer TS włącza silnik razem ze światłem i odmierza czas od momentu zgaszenia żarówki. Regulacja odbywa się potencjometrem na obudowie w zakresie 3-23 minut, a mechanizm opiera się na kondensatorze, który rozładowuje się przez rezystor po zaniku napięcia na żyłe T. Gdy napięcie spadnie poniżej progu, triak sterujący silnikiem blokuje zasilanie i wentylator staje.

Timer z opóźnieniem startu DTS działa odwrotnie, najpierw czeka 3 minuty od zapalenia światła, a dopiero potem uruchamia silnik. Sprawdza się wszędzie tam, ktoś wchodzi do łazienki na chwilę po ręcznik, myje zęby lub zagląda do lustra. Bez opóźnienia wentylator kręci się niepotrzebnie przez cały okres opóźnienia wyłączenia, marnując prąd i hałasując przy każdej wizycie.

Higrostat HS reaguje na wilgotność względną, a jego czujnik to zwykle element polimerowy, którego rezystancja spada gwałtownie po przekroczeniu progu rosy. Po wykryciu pary wodnej higrostat podaje napięcie na żyłę T niezależnie od światła, a silnik pracuje tak długo, aż wilgotność spadnie poniżej ustawionej wartości, zwykle 70 procent RH. Modele HS + TS łączą obie funkcje, najpierw suszą łazienkę do ustawionego poziomu wilgotności, potem dokręcają jeszcze 3 minuty przedmuchu.

Czujnik ruchu PIR oznaczony MS wykrywa promieniowanie podczerwone emitowane przez ciało człowieka, jego zasięg wynosi 4-6 m, a pole widzenia obejmuje 100 stopni. Mikrofala RMS działa na częstotliwości 5,8 GHz, przenika przez szkło i cienkie ścianki działowe, dlatego sprawdza się w kabinach prysznicowych z mleczną szybą oraz w toaletach publicznych, gdzie zasięg 8-10 m i odporność na martwe pole decydują o wygodzie.

Krótka kąpiel w wannie z pianą nie wymaga higrostatu, wystarczy timer ustawiony na 15 minut. Długi prysznic w łazience bez okna wymaga higrostatu albo timera DTS, bo para osiada na lustrze i ścianach jeszcze 10 minut po wyłączeniu wody. Gość w toalecie to domena czujnika ruchu MS lub RMS, światło gaśnie po 5 minutach bezruchu, a wentylator po 3 minutach od wyjścia.

Montaż krok po kroku - od wyłączenia bezpiecznika do testu końcowego

Krok pierwszy to odłączenie napięcia bezpiecznikiem w rozdzielni, oznaczenie obwodu taśmą i sprawdzenie próbnikiem braku fazy na wszystkich trzech przewodach. Pomiar wykonuje się między L a N oraz L a PE, sam brak światła w lampie nie gwarantuje braku napięcia, bo w rozdzielni mogą siedzieć dwa różne wyłączniki nadprądowe.

Krok drugi to wyznaczenie osi wentylatora. Otwór w ścianie lub suficie wierci się koronką o średnicy dopasowanej do króćca urządzenia, zwykle 100, 120 lub 150 mm. Środek otworu powinien znajdować się naprzeciwko drzwi, aby strumień powietrza wymiatał parę z całego pomieszczenia, a nie tylko z narożnika. Odległość od sufitu i ścian bocznych minimum 3 cm zapewnia swobodny przepływ oraz ułatwia czyszczenie kratki.

Krok trzeci to podłączenie przewodów. W zacisku L umieszcza się fazę zasilającą 230 V, w zacisku N przewód neutralny, w zacisku T fazę impulsową z wyłącznika światła. Silnik pobiera 15-20 W, więc żyły 1,5 mm² wystarczą przy obwodzie do 15 m. Przy dłuższych trasach stosuje się 2,5 mm², różnica w cenie kabla zwraca się w postaci cichszej pracy i dłuższej żywotności łożysk.

Krok czwarty to ustawienie timera potencjometrem. Pokręcło obrócone do oporu w lewo daje 3 minuty, do oporu w prawo 23 minuty. Pozycja środkowa odpowiada mniej więcej 8 minutom, wystarczającym do wysuszenia łazienki po standardowym prysznicu. Higrostat reguluje się osobnym pokrętłem progu wilgotności, zwykle 60-90 procent RH, a w praktyce najlepiej sprawdza się 70 procent.

Krok piąty to test. Włącz bezpiecznik, zapal światło, wentylator rusza natychmiast w modelach TS albo po 3 minutach w DTS. Zgaś światło, silnik powinien pracować jeszcze przez ustawiony czas, a potem cicho się wyłączyć. Jeśli silnik nie rusza razem ze światłem, zamień L z T w zacisku, bo pomylenie faz spowoduje brak sygnału startowego. Jeśli silnik nie wyłącza się po czasie, potencjometr stoi w skrajnym położeniu albo żyła T ma zwarcie z L.

Na koniec zostaje kwestia ogrzewania mieszkania po takim remoncie: jeśli wymiana wentylacji idzie w parze z termomodernizacją, warto sprawdzić aktualne ceny tynkowania ścian, ponieważ kucie kanału po tynku to najdroższy scenariusz w całym przedsięwzięciu.

Najczęstsze pytania o podłączenie wentylatora z wyłącznikiem czasowym

Czy mogę podłączyć trzyżyłowy wentylator do dwóch przewodów? Tak, ale żyłę T podpinasz do L równolegle, wentylator działa wtedy jak najprostszy model bez timera. Funkcja opóźnionego wyłączenia znika, a silnik gaśnie razem ze światłem. Rozwiązanie tymczasowe, dopuszczalne, gdy nie ma możliwości kucia ściany.

Co zrobić, gdy w ścianie są tylko dwie żyły? Wybierz model S, PS, MS albo RMS. Każdy z nich obsługuje dwużyłową instalację, a czujnik ruchu RMS radzi sobie nawet w ciasnej kabinie prysznicy dzięki przenikaniu mikrofal przez szkło. Unikaj modeli TS, DTS i HS, bo bez żyły sterującej ich elektronika nie ma sygnału do pracy.

Czym się różni MS od RMS? PIR reaguje na ciepło ciała i ma martwe pole tuż pod czujnikiem, dlatego w małej toalecie montuje się go po przekątnej pomieszczenia. Mikrofala RMS nie ma martwego pola, przenika przez szkło i cienkie ścianki, ale zużywa nieco więcej prądu w trybie czuwania, około 0,8 W wobec 0,4 W dla PIR.

Czy potrzebuję uprawnień SEP do montażu wentylatora 230 V? Formalnie tak, bo instalacja 230 V należy do uprawnień SEP grupy 1 do 1 kV. W praktyce proste podłączenie zgodnie z instrukcją producenta wykonuje wielu majsterkowiczów, ale brak uprawnień zwalnia z odpowiedzialności gwarancyjnej i ubezpieczeniowej w razie pożaru. Ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli protokół odbioru instalacji nie istnieje.

Jaki przekrój kabla do wentylatora 20 W? YDYp 3×1,5 mm² przy obwodzie do 15 m, powyżej tej długości YDYp 3×2,5 mm². Mniejszy przekrój na długim odcinku powoduje spadek napięcia powyżej 3 procent, silnik pracuje głośniej i szybciej się zużywa. Różnica w cenie to około 1,5 zł za metr bieżący, groszowa sprawa w skali całej instalacji.

Miniquiz: jaki wentylator do Twojej łazienki?

Łazienka z wanną, bez okna, pralka w rogu, dwie osoby pod prysznicem dziennie. Odpowiedź: HS + TS, timer 15 minut, higrostat 70 procent RH, przekrój kabla 1,5 mm². Silnik 100 m³/h poradzi sobie z wilgocią po dwóch prysznicach, a higrostat sam wyłączy urządzenie po wysuszeniu powietrza.

Toaleta gościnna 2 m², umywalka, sedes, brak prysznica. Odpowiedź: MS albo RMS, 60 m³/h, montaż po przekątnej pomieszczenia. Czujnik ruchu uruchomi wentylator po wejściu gościa i wyłączy po 3 minutach od wyjścia. Timer zbędny, higrostat zbędny, instalacja dwużyłowa wystarczająca.

Kuchnia z okapem, brak okna nad zlewem, częste gotowanie. Odpowiedź: S albo PS, 150 m³/h, montaż w ścianie zewnętrznej. Czas pracy nastawiasz ręcznie włącznikiem albo sznurkiem, brak potrzeby automatyki. Przekrój kabla 1,5 mm², dwa przewody wystarczą.

Garderoba bez okna, sama suszarka na pranie. Odpowiedź: TS, 60 m³/h, timer 23 minuty, montaż przy suficie. Higrostat niepotrzebny, bo wilgotność pojawia się falami, timer wystarczy do stabilizacji powietrza między partiami prania.
